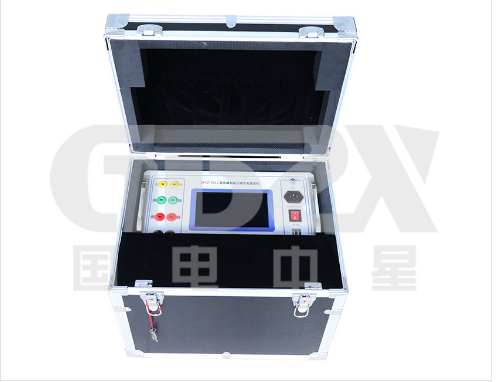

ZXYZ-2012变压器有载调压开关测试仪——精准高效诊断的核心利器

发布时间:2025-07-10 浏览数:3

在电力系统的预防性试验与交接试验中,有载调压开关(OLTC)的状态评估至关重要。其切换时间、过渡电阻、波形及三相同期性等参数直接关系到变压器的安全稳定运行。传统的测试方法往往存在操作繁琐、精度不足、效率低下或数据解读困难等问题。本文将深入解析ZXYZ-2012变压器有载调压开关测试仪的技术特性,并对比传统测试手段,阐明其在OLTC精准、高效、智能化诊断中的显著优势。


一、 ZXYZ-2012的核心技术优势解析

1.高精度测量与智能适应:

四端法高精度电阻测量: 采用四端接线方式,彻底消除测试导线电阻的影响,提供高精度的过渡电阻测量(±5%读数±0.1Ω),无需繁琐的导线补偿。对比传统双臂电桥或简易电阻测量方法,精度和抗干扰能力显著提升。

宽范围自适应: 提供3A/1A和0.6A/0.2A两档恒流源,覆盖0.4Ω至100Ω的宽范围过渡电阻测量。无需手动切换复杂的测试回路,仪器根据选档自动适配,尤其适合现场不同型号OLTC的快速测试。

精准时标: 高达30k的采样速率和0.1ms的时间分辨率,确保捕捉OLTC切换过程中的每一个细微变化,时间测量精度达±0.5%读数±0.2ms。远超依赖示波器人工读数的传统方法。

2.智能化波形分析与故障诊断:

自动波形调整与故障标记: 仪器能根据采样数据自动调整时间和阻值坐标轴幅度,使波形清晰易读。其核心优势在于智能化分析引擎,能自动识别波形中的异常点(如断点、毛刺、电阻值突变、时间超标等)并进行标记,极大降低了对测试人员波形解读经验的高度依赖,缩短了故障定位时间。传统方法依赖人工经验目视检查波形,效率低且易漏判。

全面的参数获取: 单次测试即可同步获取完整的过渡时间、过渡波形、过渡电阻、三相同期性等所有关键参数,提供全面的OLTC状态画像。传统方法往往需要多次测试或不同仪器配合才能获得完整数据。

3.卓越的适用性与效率提升:

全类型变压器兼容: 直接支持Y0, Y, △型变压器测试,阻值结果直接显示,无需人工换算。尤其对△型变压器,能直观显示三相同期性,这是评估开关机械性能的关键指标,许多传统设备对此支持不足或显示不直观。

灵活测试模式: 支持带绕组和不带绕组测试,为现场不同工况提供解决方案。

连续测试能力: 可在单次测试间隔后快速进行下一次测试,显著缩短变压器停电时间,提升试验效率。传统设备通常需要较长的复位或充电时间。

高效数据处理与管理:

内置大容量存储:可自动保存1000组历史数据,方便追溯对比。

便捷数据导出:支持外接U盘保存数据,数据转移方便。

一键报告生成: 直接生成Word格式测试报告,包含关键数据、波形图及分析结论(如故障标记),大幅提升报告编写效率和规范性,告别手工整理数据和绘制波形的繁琐。

4.先进的交互体验:

集成化操作平台: 采用小型计算机控制,配备800×480彩色液晶触摸屏,操作直观流畅。

多样化输入支持: 支持外接鼠标操作,提升复杂设置或数据分析时的便捷性。

现场快速输出: 内置高速打印机,现场即可打印测试报告和波形图。

二、 ZXYZ-2012 与传统测试手段的对比

特性

ZXYZ-2012 测试仪

传统测试方法/设备 (常见对比对象)

ZXYZ-2012 优势

测量精度

±5%读数±0.1Ω (电阻), ±0.5%读数±0.2ms (时间)

依赖仪器精度,导线电阻影响大,时间读数误差大

精度高,抗干扰强,四端法消除导线误差

电阻量程与档位

双档位 (1A: 0.4-20Ω; 0.2A: 10-100Ω) 自动适配

量程有限,可能需要手动切换复杂回路

宽范围覆盖,自动适配,操作简便

波形分析

自动调整坐标,智能分析故障并标记

人工目视检查,依赖经验,易漏判

智能化诊断,降低门槛,快速定位故障

三相同期性(△型)

直接清晰显示

可能不支持或显示不直观

关键指标直观呈现,评估更全面

测试效率

单次测试获取全部参数,支持连续测试

分步测试,操作繁琐,间隔时间长

大幅缩短停电时间,提升工作效率

数据管理

自动存1000组,U盘导出,一键生成Word报告

手动记录数据,人工绘图,报告编写耗时长

自动化、数字化管理,报告规范高效

操作便捷性

触摸彩屏+外接鼠标,图形化界面

按键操作,界面可能较简单

人机交互友好,设置分析更便捷

适用性

Y0/Y/△型直显,带/不带绕组测试

△型可能需要换算,测试模式受限

适用性广,满足现场多样需求

三、 应用价值与结论

ZXYZ-2012变压器有载调压开关测试仪严格遵循DL/T 846.8-2004等电力行业标准,其设计充分考虑了现场试验的实际需求和痛点,代表了当前OLTC测试技术的先进水平:

1.提升诊断精准度: 高精度测量与智能波形分析相结合,显著提升了对OLTC潜在缺陷(如触头烧蚀、弹簧疲劳、机构卡涩等)的检出率和定位准确性。

2.大幅提高工作效率: 一键操作、连续测试、自动报告生成等功能,使得整个测试流程耗时大大缩短,有效减少了设备停电时间,降低了试验成本。

3.降低技术门槛: 智能故障标记和直观的波形显示,降低了对测试人员资深经验的绝对依赖,使分析结果更客观可靠。

4.实现数据规范化管理: 强大的数据存储、导出和标准报告功能,为设备状态跟踪、历史数据对比和试验档案管理提供了坚实基础。

对于负责变压器运维、检修和试验的技术人员而言,ZXYZ-2012不仅仅是一台测试仪器,更是一个集精准测量、智能诊断、高效操作和规范管理于一体的强大工具。其相对于传统测试方法的技术优势是全方位的,能够有效解决现场测试中的精度、效率、分析和报告难题,是保障有载调压开关健康状态、提升电力设备预防性试验水平的理想选择。掌握并熟练应用该设备,将极大提升技术人员在OLTC状态评估工作中的专业能力和效率。
