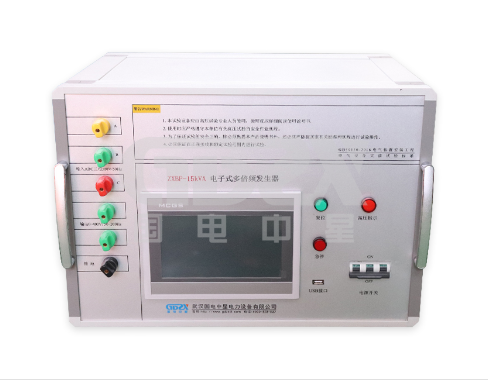

高效能多频段电力检测技术革新——ZXBP系列电子式多倍频发生器的原理与应用

在电力设备绝缘性能检测领域，感应耐压试验是验证变压器、互感器等设备纵绝缘可靠性的核心环节。传统试验设备常受限于体积大、频率单一、效率低等问题。ZXBP系列电子式多倍频发生器凭借其模块化设计、多频段输出能力及智能化操作特性，成为行业技术革新的标杆产品。本文将从技术原理、性能优势及场景应用等角度，深度解析该设备的创新价值。

一、核心技术原理与架构设计

1.多倍频生成机制
ZXBP系列基于电力电子变频技术，通过高频PWM调制与多级滤波系统，实现50Hz基频至200Hz（四倍频）的精准输出。其核心电路采用三相桥式逆变拓扑结构，结合DSP数字信号处理器，确保频率切换误差小于±0.5%。

2.自适应电源兼容技术
设备支持三相380V±10%与单相220V双模式输入。当接入单相电源时，系统自动切换至半桥模式，通过动态功率分配算法维持50%额定容量输出，解决现场电源条件受限的难题。

3.波形优化方案
内置谐波抑制模块与零相位校正技术，将输出波形畸变率控制在3%以内，符合GB/T 16927.1-2011《高电压试验技术》对试验电压波形的严苛要求。

二、性能优势与功能突破

轻量化与高功率密度
采用IGBT高频开关器件与一体化散热设计，功率密度达2.5kW/kg，较传统电磁式设备减轻60%，满足变电站、工厂车间等场景的移动检测需求。

全频段覆盖能力
支持50Hz/100Hz/150Hz/200Hz四档频率切换（见表1），可适配不同绝缘测试标准：

50Hz：常规工频耐压试验

100Hz：短时感应耐压（如IEC 60076-3标准）

150-200Hz：长时感应耐压（ACLD试验）

智能保护系统
集成过流、过压、过热三重保护机制，故障响应时间小于10ms，配合LCD触摸屏实时显示电压/频率曲线，实现"测试-监测-保护"全闭环控制。

三、典型应用场景与效益分析

1.电力系统运维检测
适用于110kV及以上变压器感应耐压试验，通过四倍频高压输出模拟系统谐振过电压，提前暴露匝间绝缘缺陷。案例数据显示，某500kV变电站使用ZXBP设备后，单台变压器检测时间由8小时缩短至2.5小时。

2.互感器制造质控
在电磁式电压互感器（VT）生产线上，利用150Hz高频输出可精准检测层间绝缘漆膜耐压强度，不良品检出率提升至99.7%。

3.科研机构模拟测试
支持自定义频率-电压曲线编程功能，为新型绝缘材料（如纳米复合纸）的高频介电特性研究提供可控试验平台。

四、行业技术发展趋势展望

随着特高压电网建设与新能源并网需求增长，ZXBP系列的技术迭代方向呈现三大特征：

数字化升级：开发远程控制接口（如IEC 61850协议），实现与智能变电站系统的无缝对接；

绿色节能设计：采用SiC宽禁带半导体器件，将整机效率由92%提升至97%；

AI诊断扩展：基于试验数据构建绝缘缺陷图谱库，搭载机器学习算法实现故障类型自动识别。

ZXBP系列多倍频发生器通过技术创新，突破了传统试验设备的功能边界，其多频段输出、高精度控制及场景适应能力，正在重塑电力设备绝缘检测的技术范式。未来，随着电力系统智能化升级，该设备将在设备全生命周期管理、电网安全预警等领域发挥更核心的作用。
